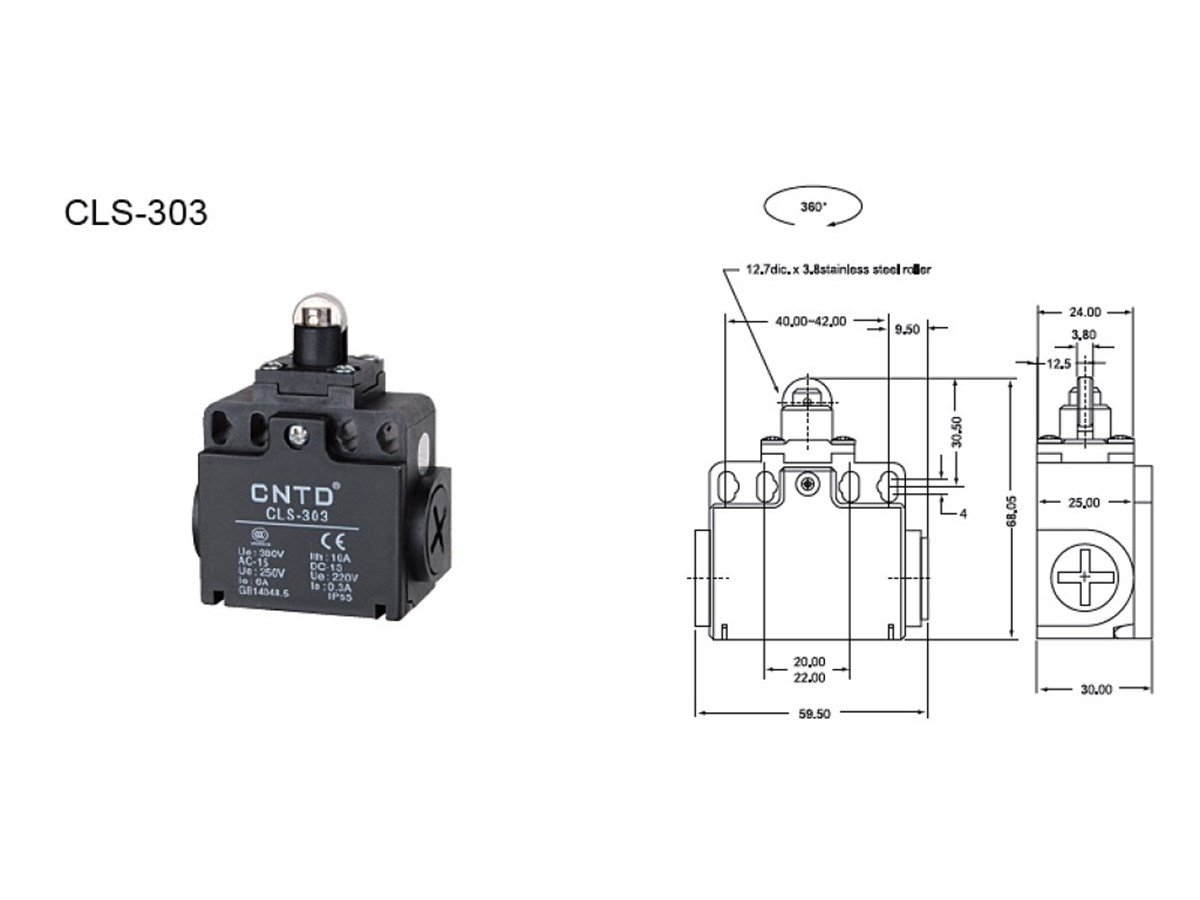

CNTD CLS-303 Geniş Gövde Doğrusal Makaralı Pim Limit Switch (CLS-303)

INO + INC Zorla Kesme hızlı eylemi

Nominal Gerilim / Akım

10 (4) A, 125, 250VAC / 6 (2) A, 380VAC Endüktans Yükü için CosØ = 0.4

Kontak direnci

Maks. 25 mΩ. (başlangıç ​​değeri)

Yalıtım direnci

100mΩ min. (500VDC'de)

Dielektrik gücü

1000VAC, 50/60 HZ, aynı polaritelerin terminalleri arasında 1 dakika süreyle

1500VAC, 50/60 HZ, 1 dakikalık akım taşıyan ve iletmeyen metal parçalar arasında

Her terminal ve toprak arasındaki 1 dakika boyunca 1500VAC, 50/60 Hz

Elektrik Hayatı

10A 250VAC'de 500.000 rezistif

Mekanik Yaşam

10, 000, 000 işlem dakika. (dereceli şartlar altında)

Çalışma Hızı

5mm / s ila 0.5m / s

Koruma derecesi

IP65

Ortam Sıcaklığı Rised

Anma gerilimi / akımdaki çevre sıcaklığında max 30

Uyumlu Standartlar

Cenelec EN 50041, EN 50047, IEC 337-1, VDE 0660

Çalışma sıcaklığı

-5 ~ +65 (buzlanma olmadan)

Depolama sıcaklığı

-5 ~ +65 (buzlanma olmadan)

Ortam Çalışma Nemi

95 RH Max.

Şok direnci

Mekanik dayanıklılık: 1000m / s2 dak.

Arıza: 300m / s2 dak.

Titreşim frekansı

Arıza: 10 - 55HZ, 1.5mm çift amplitüd

Terminal Vidası Burulma Gücü

6-8 kgf-cm

Diğer Vidalı Burulma Gücü

Kapak 12-14 kgf-cm / Kafa 8-9 kgf-cm / Montaj 50-60 kgf / cm

Çıplak Tel Çapı

Ø2 Max

Kablo Çapı

Ø12 Max
